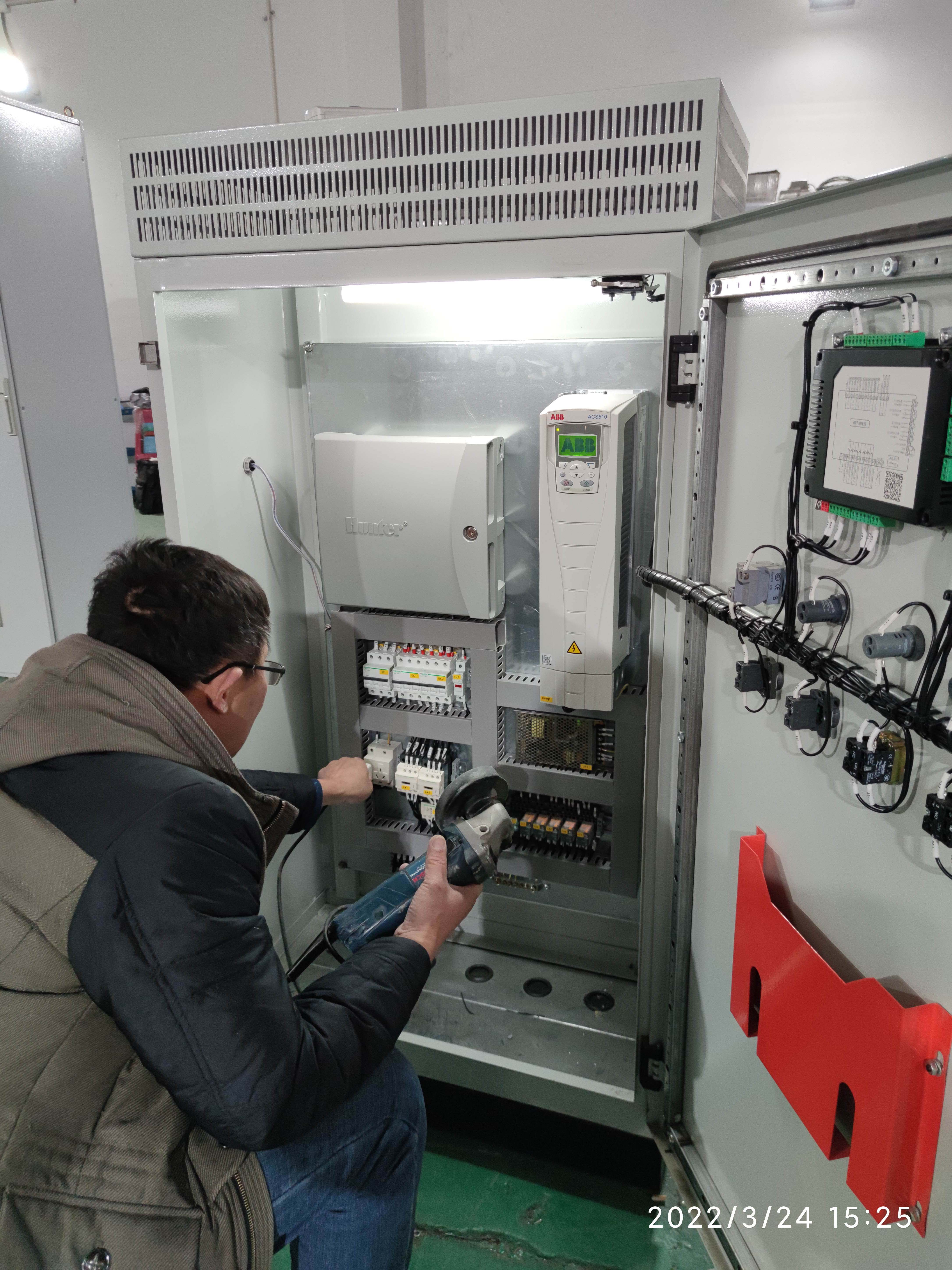

电柜组装，现场调试

电气柜调试方案

1.调试目标

电气柜调试的目标是确保电气系统能够正常运行，各功能模块之间做好协调，达到最佳性能状态。

1.1确保电气柜内设备正确安装和连接。

1.2检查电源、信号与控制电路的接线是否正确，各电器元件的工作能否正常

1.3测试电气柜的主要功能模块和配套设备的电气运行情况，如传输、控制、保护等。

1.4检查电气柜的各种保护装置是否可靠，能否及时响应和保护电气系统。

1.5了解设备电气系统的整体性能，发现调试过程中出现的问题并及时解决。

2.调试准备

2.1检查调试工具和仪器是否齐备，如万用表、示波器、电流表、短路枪等。

2.2系统地阅读电气柜的相关文档，了解设备的技术参数、组成结构、工作原理等。

2.3确定调试方案的步骤和方法，建立详细的调试记录表，记录每一次调试的测量数据和结果。

2.4安排专业电气技术人员参与调试，针对不同设备配置和工作状态需求，进行有针对性的调试。

3.调试步骤

3.1首先进行安全检查，确保工作现场的安全和环境卫生。

3.2对设备外观进行检查，包括仪表表盘、电器连接线、电源和信号输入线缆等外部设备的完整性和正确性。

3.3对设备内部进行检查，包括各电器元件和连接线路的接线是否正确、紧固是否有松动。

3.4对各电器元件的工作电压、电流、功率、频率等参数进行测量，确保符合设计要求。

3.5对各电器元件的保护功能进行检查，如电流过载、欠压/过压保护、短路保护、漏电保护、温度保护等。

3.6调试后还需要检查各种电器元件的操作效果，如继电器、接触器、断路器、保险丝、电子元件等。

3.7进行系统联动测试，确保控制逻辑互相协调、各功能模块正常工作。

3.8对调试完毕的设备进行功能测试和负载测试，确保其可以稳定可靠地工作

4.调试记录

为了便于追溯与核查，各项调试数据需要做详细的记录，如记录表应包括以下内容:

4.1调试日期、时间、地点和参与人员等基本信息。

4.2 调试项目的名称、编号、描述及保质期等相关记录。

4.3检查电器元件的数量、型号和参数记录，包括电流、电压、功率、压力、频率和温度等。

4.4调试过程中出现的问题和解决方案，并记录相关的电器元件的调整及更换记录。

4.5记录调试过程中的数据，如单项测试数据、联合测试数据、负载测试数据等。

4.6调试完成后的总结和评估，建议对可能存在的问题进行记录并给出解决方案。

5.安全措施

在电气柜调试过程中，一定要注重安全保障，以下是一些安全措施的建议:

5.1在工作前进行安全检查，包括电器设备、线缆和接头、电源、电缆、接地、绝缘等的检查。

5.2对于需要切断电源的设备，在切断电源前必须对设备内部的电容和功率电子器件进行放电。

5.3调试时必须采取相应的安全措施，如佩戴绝缘手套、绝缘鞋、绝缘手套等

5.4告诉调试人员如何正确操作设备，如怎样开关光源、如何佩戴安全帽、如何操纵起重机等。

5.5如果需要在设备内部进行调试，则必须配置专业工具和设备，并采取隔离

和防护措施，确保调试人员的安全。
